Колонковое бурение

Колонковое бурение, вращательное бурение, при котором разрушение породы осуществляется не по всей площади забоя, а по кольцу с сохранением внутренней части породы в виде керна.

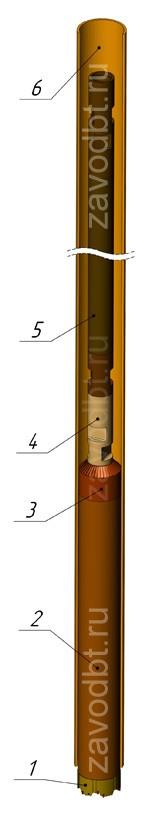

1. Коронка твердосплавная

Твердосплавные коронки предназначены для вращательного и вращательно-ударного колонкового бурения с очисткой забоя промывочной жидкостью в породах средней твердости. Конструктивно коронка представляет собой цилиндр, на одном конце которого нарезается резьба для соединения с колонковой трубой, а на другом конце трубы крепятся твердосплавные пластины.

Тип коронки	Диаметр, мм наружный/внутренний	Характеристика горных пород	Категории горных пород по буримости. Типичные представители горных пород
СМ5-76	76/58	Малоабразивные, монолитные, слаботрещиноватые	V-VI. Доломиты, известняки, глинистые и песчаные сланцы, серпентиниты
СМ5-93	93/75
СМ5-112	112/94
СМ5-132	132/114
СМ5-151	151/132
СА6-76	76/58	Абразивные	VI-VIII, частично IX. Песчаники, алевролиты, габбро, диориты, порфириты, окварцованные известняки
СА6-93	93/73
СА6-112	112/92
СА6-132	132/112
СА4-76	76/59	Абразивные, монолитны и слаботрещиноватые породы	VI-VIII и частично IX категорий по буримости габбро, пироксенитов, порфиритов, диоритов, дацитов, диопсидомагнетитовых и гранатовых скарнов
СА4-93	93/75
СА4-112	112/94
СА4-132	132/114
КТ2-76
КТ2-93
КТ2-112
КТ2-132
КТ2-151

2. Труба с колонковой резьбой

Труба колонковая предназначена для накопления керна, с дальнейшей транспортировкой до поверхности. Трубы бесшовные изготавливаются из качественной стали. На концах труб нарезана внутренняя трапецеидальная резьба, длинами 30мм (резьбой под каронку) и 45мм. (резьба под фрезерный переходник).

Колонковая труба является одним из основных элементов бурового снаряда при бурении скважин с получением керна. Труба служит для приема кернового материала и удержания его при подъеме на поверхность, для передачи усилий на инструмент.

Обозначение	Наружный диаметр, мм	Толщина стенки, мм	Марка стали	Гост
Ø 89 х 5	89	5	Ст.45	8732-78
Ø 108 х 5	108	5	Ст.45	8732-78
Ø 127 х 5	127	5	Ст.45	8732-78
Ø 146 х 5	146	5	Ст.45	8732-78

3. Переводник фрезерный П1

Переводники П1 служат для соединения двух элементов бурового снаряда: колонковой трубы и бурильных труб.

Основные типоразмеры

Обозначение	Внутренняя резьба	Диаметр колонковой трубы, мм
П1 50/73	З-50	73
П1 50/89	З-50	89
П1 50/108	З-50	108
П1 50/127	З-50	127
П1 50/146	З-50	146
П1 50/168	З-50	168
П1 63,5/108	З-63,5	108
П1 63,5/127	З-63,5	127
П1 63,5/146	З-63,5	146

4. Переводник П З-50/З-50

Переводник типа «П» применяется при соединении различных элементов буровой колонны имеющих разную присоединительную резьбу. Переходники типа "П" маркируются: "резьба "Девочки" / Резьба "Мальчика"

Обозначение	Внутренняя резьба	Наружная резьба
П 3-50/З-50 (2 паза)	З-50	З-50
П 3-66/З-63,5	З-66	З-63,5
П 3-66/З-50	З-66	З-50
П 3-63,5/З-50	З-63,5	З-50
П 3-76/З-50	З-76	З-50
П 3-50/З-63,5	З-50	З-63,5
П 3-76/З-63,5	З-76	З-63,5
П 3-88/З-63,5	З-88	З-63,5
П З-76/З-66	З-76	З-66
П 3-88/З-66	З-88	З-66
П 3-88/З-76	З-88	З-76
П 3-63,5/З-88	З-63,5	З-88

5. Труба бурильная

Бурильные трубы служат для спуска на забой и подъема на поверхность породоразрушающего инструмента, а так же для передачи ему необходимых для разрушения пород усилий – крутящего момента при определенной частоте вращения и осевой нагрузке. Так же колонна бурильных труб – канал для подачи на забой очистного агента. Бурильные трубы поставляются как со съемными замками (СБТМ), так и с приварными (ТБСУ). Бурильные трубы изготавливаются из легированных сталей, марок 36Г2С, 40ХН, 45 и др.

Труба бурильная с приварными замками ТБСУ		Труба бурильная СБТМ
Обозначение	Масса, кг	Обозначение	Масса, кг
ТБСУ 63,4х4,5х1000	11	ТБ 50х5,5х1500	9
ТБСУ 63,4х4,5х1500	15	ТБ 50х5,5х3000	18
ТБСУ 63,4х4,5х3000	24	ТБ 50х5,5х4500	27
ТБСУ 63,4х4,5х4700	34	Замок З-50

Замки для геологоразведочных бурильных труб предназначены для соединения геологоразведочных труб на замковую и трубную резьбу, применяемую для соединения бурового инструмента. Технические характеристики. Замок для бурильных труб состоит из ниппеля и муфту соединённых конической замковой резьбой.

6. Трубы обсадные

Труба обсадная предназначена для обеспечения крепления ствола скважины. Тип соединения обсадной трубы – «труба в трубу». Служат для предотвращения обвалов стенок скважины в неустойчивых породах. Обсадные трубы используются при однократном использовании.

Обозначение	Наружный диаметр, мм	Толщина стенки, мм	Марка стали
Ø 89 х 5	89	5	Ст.20
Ø 108 х 5	108	5	Ст.20
Ø 127 х 5	127	5	Ст.20
Ø 146 х 5	146	5	Ст.20
Ø 168 х 5	168	6	Ст.20
